A granulatilr er et nøkkelutstyr som forvandler løse råmaterialer til jevnt formede pellets gjennom ekstruderings-, skjære- og slipeprosesser. Det er mye brukt i biomasseenergi, kjemisk prosessering, matproduksjon, farmasøytiske produkter og landbruksfôrindustrien. Dens kjernefunksjon er å forbedre materialets flytbarhet, massetetthet og bruksstabilitet samtidig som den reduserer støvforurensning og transporttap. En riktig konfigurert granulatilr kan forbedre råvareutnyttelsen ved 15 % til 30 % og opprettholde pelletdannelseshastighetene ovenfor 95 % , noe som gjør den til den tekniske hjørnesteinen i moderne pelletsproduksjonslinjer.
Kjernearbeidsprinsipp: En fire-trinns prosess fra råmateriale til ferdige pellets
Granulatilrens drift kan deles inn i fire kontinuerlige stadier: matingspreparering, ekstruderingsforming, skjæring til lengde og sliping/liming. Prosessparametrene på hvert trinn bestemmer direkte de fysiske egenskapene og utseendekvaliteten til de endelige pellets.
Fôringsforberedelsesstadiet
Råvarer mates først jevnt inn i maskinen via vibrerende matere. For materialer med høyere fuktighetsinnhold er det nødvendig med fortørking før de går inn i hovedenheten, og kontrollerer fuktigheten i 8 % til 15 % for å hindre veggvedheft eller løs pelletsdannelse under ekstrudering. Fôringshastighetsstabilitet påvirker direkte utgangssvingninger, og krever typisk fôringsavvik kontrollert innenfor ±5 % av den innstilte verdien.
Ekstruderingsformingsstadiet
Materialet presses gjennom dysehull under kraftig kompresjon fra to roterende ruller eller skruer, og danner kontinuerlige strimler. Viktige kontrollparametere inkluderer:
- Rullegap: 0,5 mm til 2,0 mm ; for liten akselererer slitasje, for stor resulterer i utilstrekkelig pellettetthet
- Ekstruderingstemperatur: 60°C til 120°C , dynamisk justert basert på materialsmelteegenskaper
- Forholdet mellom lengde og diameter for hull: 3:1 til 8:1 ; høyere forhold forbedrer pellets kompakthet, men øker energiforbruket proporsjonalt
- Hovedmotorkraft: Vanlige konfigurasjoner varierer fra 55 kW til 90 kW , tilsvarende kapasitetsområder på 200 kg/t til 800 kg/t
Skjæring til lengde og sliping/dimensjonering
Stripsmateriale kuttes til innstilte lengder av skjæreblader av legering, og går deretter inn i slipesonen for overflatebehandling. Bladhastigheten er vanligvis satt mellom 800 og 1500 rpm , og med variabel frekvenshastighetskontroll, presis pelletlengdekontroll inne 2 mm til 30 mm kan oppnås. Jordpellets må passere gjennom en vibrerende sikt for sortering, med siktåpningen generelt satt til 1,2 ganger målpartikkelstørrelsen som øvre grense for å sikre størrelseskonsentrasjon av ferdige pellets.
Typisk utstyrskonfigurasjon og sammenligning av ytelsesparameter

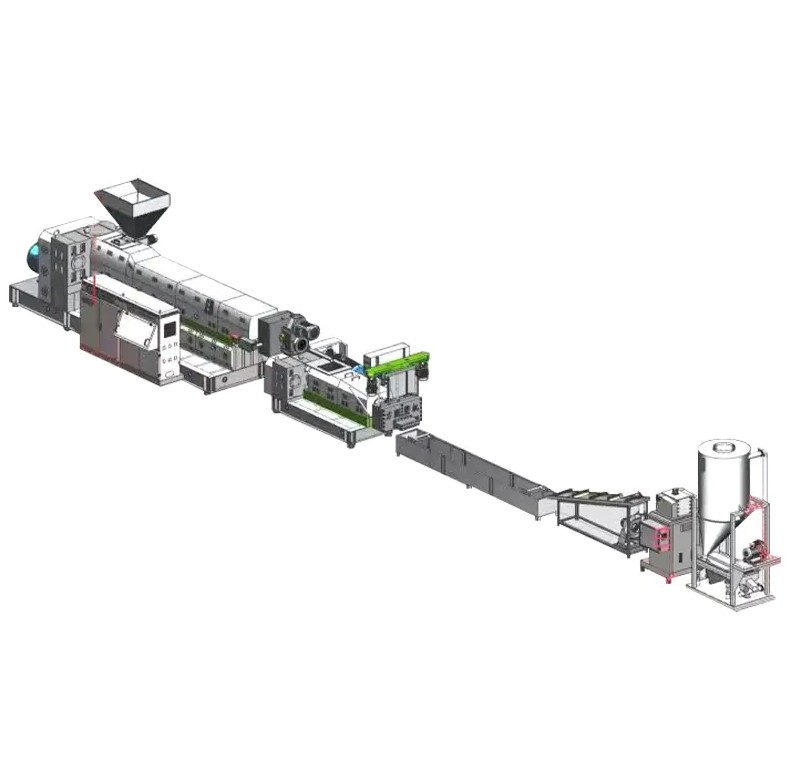

En komplett produksjonslinje for pellets består av en hovedmaskin, tilleggsutstyr og støttesystemer. Valget av hver enhet må samsvare med råvareegenskaper, kapasitetsmål og spesifikasjoner for ferdige produkter. Tabellen nedenfor sammenligner ytelsesparametere for vanlige konfigurasjonsskjemaer.
| Utstyrsenhet | Nøkkelspesifikasjoner | Ytelsesindikatorer | Funksjonsbeskrivelse |
|---|---|---|---|
| Hovedekstruder | Skruediameter 175 mm, reduksjonsforhold 1:20 | Motor 90 kW , kapasitet 500 kg/t | Kjerneekstruderingsformingsenhet |
| Komprimerende mateboks | Volum 720 L, variabel frekvenskontroll | Motor 55 kW , fôringsuniformitet ±3 % | Forbehandling og stabil fôring |
| Transportbåndmater | Lengde 5 m, beltebredde 600 mm | Formidlingshastighet 0,5 til 2,0 m/s | Kontinuerlig transport av film eller løst materiale |
| Ekstra ekstruder | Skruediameter 175 mm, enkeltskjerms dysehode | Motor 30 kW , hjelpeplastisering | Sekundær ekstrudering for å forbedre kompaktheten |
| Kjølevannstank | Rustfritt stål, lengde 4 m | Vanntemperaturkontroll 15°C til 25°C | Rask forming for å hindre vedheft |
| Blåsende tørkestativ | Høytrykksvifte, struktur i rustfritt stål 2,5 m | Lufttrykk ≥3000 Pa | Fjern gjenværende overflatefuktighet |
| Gantry Pelletizer | Legerte platetoppblader, hastighetskontroll med variabel frekvens | Hastighet 800 til 1500 rpm | Nøyaktig skjæring til lengde |
| Oppbevaringsboks i rustfritt stål | Høytrykksviftetransport, volum 1 m³ | Lagringskapasitet 500 kg | Buffring og homogenisering av ferdig produkt |
Som vist i tabellen er effektforholdet mellom hovedekstruderen og komprimeringsmaterbeholderen omtrentlig 1,6:1 , et forhold validert av ingeniørpraksis for å opprettholde stabilt ekstruderingstrykk og samtidig sikre utgang. Tilpasningen av kjøletankens lengde med linjehastigheten er like kritisk: ved en linjehastighet på 5 m/min , en 4 m tank gir ca 48 sekunder av kjøleoppholdstid, tilstrekkelig til å redusere materialoverflatetemperaturen under 40°C , som oppfyller formingskravene for påfølgende skjæreoperasjoner.
Fem sentrale bruksområder: Real-World Engineering Verdien av pelletiseringsteknologi
Den tekniske verdien av granulatilrer demonstreres av deres tilpasningsevne på tvers av industrien. De følgende fem feltene illustrerer de spesifikke effektivitetsgevinstene med pelletiseringsprosesser:
Biomasse energisektoren
Å komprimere landbruks- og skogbruksavfall til biomassepellets gir en brennverdi på 4000 til 4800 kcal/kg , nærmer seg middels grad av bituminøst kullnivå. Pellet drivstoff forbrenning effektivitet er 20 % til 30 % høyere enn direkte brenning av løsmasser, med støvutslipp redusert med over 60 % . En produksjonslinje med en timeproduksjon på 1 tonn kan behandle 3000 tonn av halm eller flis årlig, tilsvarende å skifte ut ca 1500 tonn av standard kull.
Kjemisk og plastresirkuleringssektoren
Etter vask og makulering kommer avfallsplastfilm inn i granulatoren for resirkulering. Smelteindeksen for resirkulerte pellets kan komme seg til 85 % til 95 % av jomfruelig materiale. Ta PP-film resirkulering som et eksempel, bulk tetthet etter granulering øker fra 0,15 g/cm³ for løsmasser til 0,55 g/cm³ , noe som reduserer transportkostnadene med ca 70 % og lagerplassbelegg ved 65 % .
Næringsmiddelindustrien
I korndypbehandling brukes granulatorer til å produsere ekstruderte pellets eller omstrukturert ris. Pelletisering reduserer rehydreringstiden med 40 % og forbedrer smakens ensartethet betydelig. For eksempel, etter ekstruderingsgranulering øker maisstivelsens kaldtvannsløselighet fra 8 % to 35 % , kraftig utvidelse av applikasjonsscenarier.
Farmasøytisk formuleringssektor
Etter våt eller tørr granulering viser medikamentpulverpellets forbedret flytbarhet: hvilevinkelen forbedres fra 45° til 55° for løst pudder til 25° til 35° , mer enn en dobling av flytbarheten. Dette muliggjør påfølgende nettbrettkomprimeringsoperasjoner for å redusere nettbrettvektvariasjonen fra ±7 % to ±3 % , som effektivt sikrer doseringsnøyaktighet for orale faste preparater.
Landbruksfôrsektoren
Etter fôrpelletisering øker husdyrfôropptaket med 10 % til 15 % , og fôrkonverteringsforholdet forbedres med 8 % to 12% . I mellomtiden forblir støvfôringshastigheten for pellets under transport under 3 % , sammenlignet med tapshastigheter for løst fôr typisk så høye som 15 % til 20 % . For en fôrbedrift med en årlig produksjon på 100.000 tonn , ved å ta i bruk pelletiseringsprosesser kan det redusere råvareavfallet med ca 12.000 tonn per år.
Valg og konfigurasjonsanbefalinger: En praktisk veiledning for å matche råvareegenskaper med kapasitetsmål
Ved kjøp av en granulator må bedrifter vurdere fire dimensjoner grundig: råvareegenskaper, kapasitetskrav, spesifikasjoner for ferdige produkter og energibudsjetter. Følgende er viktige utvalgspunkter:
- Råmaterialekompatibilitet : Fiberbaserte materialer bør prioritere granulatorer av rulletype, mens termoplastiske materialer er bedre egnet for skrueekstruderingstyper; materialer med mer fuktighetsinnhold 20 % må utstyres med fortørkesystemer
- Kapasitetskalering : Laboratorieskala velger 10 til 50 kg/t utstyr, pilotlinjer velg 100 til 300 kg/t , og industrielle masseproduksjonslinjer velger konfigurasjoner ovenfor 500 kg/t
- Die Hole Selection : Biomassepellets brukes ofte 6 mm til 8 mm åpninger, fôrpellets bruker stort sett 3 mm til 5 mm , og resirkulerte plastpellets er valgt basert på nedstrøms sprøytestøpemaskinskruespesifikasjoner på 2 mm til 4 mm
- Temperaturkontrollpresisjon : Temperaturregulatorer skal oppnå presisjon på ±1°C med multi-sone uavhengig temperaturkontroll for å forhindre lokal overoppheting og materialforringelse
- Bladmateriale : Ved bearbeiding av materialer som inneholder glassfiber eller fyllstoffer med høy hardhet, må det brukes blader av legert stål eller karbid; verktøystålblader er tilstrekkelig for konvensjonelle materialer
I tillegg anbefales det å prioritere modeller utstyrt med dual-screen-vekslere. Design med to skjermer gjør det mulig å bytte skjerm uten å stoppe maskinen, noe som reduserer utgangstap forårsaket av skjermendringer fra 8 % to 12% på enkeltskjermsmodeller til nedenfor 1 % – Spesielt kritisk for kontinuerlig produksjon.
Grunnleggende drift og vedlikehold: Nøkkeltiltak for å forlenge utstyrets levetid og sikre pelletkvalitet
Stabil granulatordrift avhenger av standardiserte vedlikeholdsstrategier. Følgende vedlikeholdssykluser og inspeksjonsartikler er satt sammen basert på beste praksis i bransjen:
| Komponentnavn | Inspeksjonssyklus | Vedlikeholdsinnhold | Akseptkriterier |
|---|---|---|---|
| Skrue og fat | Hver 500 driftstimer | Mål klaring, rengjør karbonavleiringer | Klarering ≤0,3 mm |
| Die Screen Filter | Hver shift or when pressure differential exceeds limits | Bytt ut eller rengjør skjermen | Trykkforskjell ≤5 MPa |
| Skjærebladenhet | Hver 200 driftstimer | Inspiser kantslitasje, juster klaring | Kantavrunding ≤0,1 mm |
| Girkasse smøremiddel | Hver 6 måneder | Prøvetesting, bytt ut gammel olje | Syreverdi ≤1,0 mgKOH/g |
| Temperaturkontrollsystem | Månedlig | Kalibrer termoelementer, inspiser varmeelementer | Avvik ±1°C |
Streng overholdelse av vedlikeholdsplanen ovenfor kan forlenge gjennomsnittlig tid mellom feil (MTBF) fra et gjennomsnitt på 800 timer til over 1500 timer , mens du kontrollerer pelletkvalitetssvingninger forårsaket av utstyrsfeil innenfor ±2 % .
Bransjeutsikter: Intelligent og grønn utvikling av pelletiseringsteknologi
Granulator teknologi gjennomgår en dyp transformasjon fra mekanisering til digitalisering, og fra høyt energiforbruk til lavt karbon. Innenfor neste 3 til 5 år , vil følgende trender omforme bransjelandskapet:
- Intelligent adaptiv kontroll : Ekstrusjonsparameter selvreguleringssystemer basert på sanntids materialegenskaper kan komprimere oppstartsfeilsøkingstid fra 2 til 3 timer til under 20 minutter
- Avfallsvarmegjenvinning og energioptimalisering : Bruk av spillvarme fra kjøle- og herdeseksjoner til forvarming av råvarer kan redusere det totale energiforbruket med 18 % til 25 %
- Modulært hurtigskifte : Modulær design av dysehoder og bladsammenstillinger reduserer produktspesifikasjonsskiftetiden fra 4 timer to 30 minutter , forbedre økonomien ved små-batch, multi-variety produksjon
- Sporbarhet for full livssyklus : Produksjonsparametere, råvarepartier og kvalitetsinspeksjonsresultater for hver batch med pellets er fullstendig registrert på blockchain, og oppfyller krav til samsvarsrevisjon for mat- og farmasøytisk industri
Oppsummert, som kjerneutstyret for pelletiseringsproduksjon, bestemmer granulatorens tekniske modenhet og konfigurasjonsrasjonalitet direkte materialkonverteringseffektivitet, stabilitet i ferdigproduktkvalitet og produksjonsdriftskostnader. Ved å nøyaktig matche råvareegenskaper med utstyrsparametere, implementere forebyggende vedlikeholdsstrategier og holde tritt med intelligente oppgraderingstrender, kan bedrifter oppnå effektiv, standardisert og bærekraftig pelletsproduksjon på tvers av flere felt, inkludert biomasseenergi, kjemisk resirkulering, mat og farmasøytiske produkter og landbruksfôr.
